雙層熱通道幕墻設計程序實例分析

　　6太陽輻射得熱分析
　　6.1外呼吸式幕墻系統的節能性能分析
幕墻的外部得熱包括太陽輻射熱和由于內外環境溫差所引起的外部傳導熱。其中太陽輻射熱占據主要部分，需要進行深人的研究。我們決定中標后，在清華大學熱動態分析試驗室做試驗。

　　6.2外呼吸式幕墻A、S樓不同角度下受太陽輻射的影響
　　根據太陽輻射對幕墻維護體系影響的許多試驗數據分析，各幕墻朝向的圍護結構在夏季特征日所受熱百分比如下圖所示，維護結構太陽輻射最高為東南偏東方，占總體43%，主要是由于早上的低太陽高度角及高太陽輻射率便得其維護結構得熱比其它兩個方向高。其次則為西南朝向，因受到下午相對較高的太陽輻射率影響。但因其朝向偏向南方，因而減低了正西方高太陽輻射的直接影響，所以維護結構太陽輻射比東南偏東方略低。

　　相對其它兩個幕墻朝向，西北偏北方的維護結構太陽輻射為最低，是由于其偏北方朝向大大減低太陽輻射，只占總體24%(緯度影響)。 由此維護結構太陽輻射分析可見，三方所占的維護結構太陽輻射最大值百分比并不相同，因此每個立面可針對性的采用不同的設計來減低直接太陽輻射。

　　6.3外呼吸幕墻維護結構得熱
　　不同幕墻設計的維護結構得熱分析結果如下圖五所示。

　　注:此曲線將以實測試驗數據為準。

　　由于太陽角度和方位的變化，不同幕墻在不同時刻的外部得熱也不盡相同，例如，在夏天它比單層中空幕墻得熱在同一個方位上要少得多，這樣看出雙層幕墻的節能效果高于常規單層中空玻璃幕墻達到節能目的．　

　　內幕墻玻璃表面溫度:

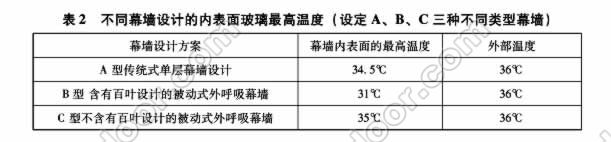

　　在沒有百葉等遮陽系統的情況下，太陽光會直射并加熱內層表面玻璃。受熱的內表面玻璃會影響靠近窗口位置的人員的熱舒適度。本報告亦以東南偏東方向的幕墻為例，分析不同幕墻設計下的內層玻璃表面溫度變，如果如下表所示:　

　　結果顯示，在夏季Ａ型和Ｃ型幕墻玻璃的內表溫度相似，均為35度左右，Ｂ型的情況室溫較近，可為辦公室靠窗位置的人員提供較高的熱舒適度。
