6.2理論計算隱框玻璃幕墻U值
1)6十12A十6Low－E中空玻璃傳熱系Ｕｇ計算
Ｕｇ=1. 7769W/(m２K)，計算過程略，詳見參考文獻10。

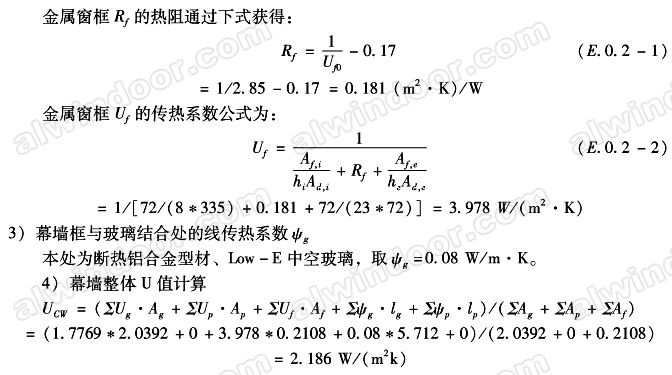

框傳熱系數Ｕｆ計算
由以上計算結果對比可以看出:
l)隱框玻璃幕墻由于其鋁合金內框處于室內，和室外直接接觸的只有導熱系數較低的玻璃和耐候膠，所以幕墻的整體傳熱系數低，熱工性能好;
2)普通明框玻璃幕墻由于其室外的鋁合金裝飾條和室內的鋁合金框直接接觸，鋁合金的導熱系數為160 W/(mk)，所以在該部位形成一個良好的熱通道，雖然也采用6十l2A+6Low一E中空玻璃，但鋁合金框部位的熱量損失太大，從而導致幕墻的整體傳熱系數較高，幕墻的熱工性能較差;
3)隔熱明框玻璃幕墻在室外的鋁合金裝飾條和室內的鋁合金框之間采用聚酞胺尼龍66斷熱隔條隔離，斷熱隔條的導熱系數為0. 3W/(mk)，起到良好的斷橋隔熱作用，有效降低了鋁合金框部份的熱量損失，保證幕墻的整體熱Y'隆能優良，達到和隱框幕墻相當的傳熱系數。
4)由上表可以看出，采用軟件計算和手工理論計算幕墻的傳熱系數u值，兩種計算方法的結果基本吻合，最大相差在4%左右，出現該差別的主要原因在于軟件自身的計算誤差和手工計算中對計算模型、方法的簡化。
參考文獻
[1]《公共建筑節能設計標準》GB50189一2005.中國建筑工業出版社，2005.
[2]《民用建筑熱工設計規范》GB50176一1993.中國建筑工業出版社，1993.
[3]《建筑玻璃應用技術規程)7G7113一2003.中國建筑工業出版社，2003
[4]公共建筑節能設計標準宜貫輔導教材.中國建筑工業出版社，2005.
[5]涂逢詳，主編‘節能窗技術.中國建筑工業出版社，2003
[6]張芹.玻璃幕墻如何貫徹執行公共建筑節能設計標準.門窗幕墻信息，2005.9.
[7]張芹.玻璃幕墻與建筑節‘能，門窗幕墻信息，2005.11.
[8]謝士濤，童格林.節能型建筑幕墻的構造設計.中國建筑裝飾，2006.1.
[9]《建筑門窗玻璃幕墻熱工計算規程》(征求意見稿)
[10]晃曉剛，劉長龍.玻璃盯值理論計算與軟件分析的對比.中國建筑裝飾，2008.3.
[11]國外參考資料 ISO 10077一1:2000一07;窗、門和百葉窗的熱性能一熱傳送的計算一第一部分:簡化方法.
[12]prEN ISO 10077一2: 2000一12:窗、門和百葉窗的熱性能一熱傳送的計算一第二部分:框的數值化方法.
[13]ENIS010211一2;2001;建筑物的熱橋一熱流和表面溫度一第二部分:線性熱橋計算.
[14]EN 673;1999一01;建筑物玻璃一測定熱傳輸(U值)一計算方法《德文版EN673;1997》
[15]EN IS06946:1996;建筑組件和建筑構件一耐熱和熱傳軸一計算方法. WINDOWS. 5.1，加州大學螢事，國際玻璃窗數據庫(IGDB)版本，
[16]SO/FDIS 15099:2003;窗，門和遮陽裝置的熱性能一詳細計算
[17]ASHRAE，2001，《能量計算的國際現狀》(萬WEC現狀文件)，用戶手冊和CB一ROM，亞特蘭  [本文共有 5 頁，當前是第 5 頁]  [1] [2] [3] [4] [5]
|
