清華大學超低能耗示范樓建筑幕墻技術(二)

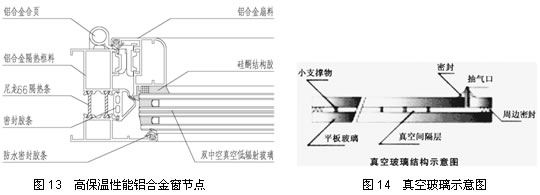

　　4.4 斷熱鋁合金窗與隱框幕墻結合技術

　　為滿足東立面室內自然通風的需要，在寬通道雙層幕墻的內側與垂直外遮陽百葉的內側設計了鋁合金內平開窗。為使東立面幕墻系統的傳熱系數K值控制在1.0 W/（m₂.K），設計將隱框玻璃技術與斷熱窗技術進行了結合，取得了很好的視覺與很好的性能，本工程同類型窗經檢測的K值達1.6 W/m₂.K，較傳統斷熱鋁合金窗的保溫性能有了較大的提高。

　　4.5 真空玻璃的應用技術

    清華大學示范樓的幕墻工程中應用材料新技術是真空玻璃。


    真空玻璃是將兩片平板玻璃四周密閉起來，將其間隙抽成真空并密封排氣孔，兩片玻璃之問的間隙為0.1-0.2mm，真空玻璃的兩片一般至少有一片是低輻射玻璃，這樣就將通過真玻璃的傳導、對流和輻射方式散失的熱降到最低，其工作原理與玻璃保溫瓶的保溫隔熱原理相同。 如圖14.據國家建筑工程質量監督檢測中心提供的數據顯示:真空玻璃的保溫性能是中空玻璃的2倍，是單片玻璃的4倍。

　　真空玻璃良好的保溫性能，在示范樓的幕墻工程設計中被提到日程上來。為克服目前4mm+真空+4mm厚真空玻璃的較低承受風荷載的能力，設計采用雙中空玻璃的工藝，將真空玻璃放在雙中空的中間，由與室內外空氣接觸的兩片玻璃采用鋼化玻璃承受正負風荷載。構造如圖15。示范樓工程所用5mm鋼化+6mm空氣+4mmLow-E+V+4mm浮法+6mm空氣+5mm鋼化的雙中空玻璃，其傳熱系數經計算為0.93 W/（m₂.K）。


　　4.6 雙中空雙Low-E玻璃的應用

　　在示范樓的東立面窄通道雙層幕墻中應用的另一種高保溫性能玻璃為雙中空雙Low-E玻璃。其構造如圖16。內外片玻璃為4mm厚在線鋼化Low-E玻璃，中間片為5mm厚浮法玻璃，兩個9mm中空層充氬氣。

　　經計算，該類型的雙中空玻璃的傳熱系數值為1.04 W/（m₂.K）。


　　5　結束語

　　清華大學超低能耗示范樓的落成，意味著承載數十項建筑節能新技術新材料的應用進入試用階段，將為我國建筑節能新技術的應用與推廣起到積極的推動作用。作為該項目建筑幕墻的總設計總承包單位，方大公司從設計、施工到后期的試驗檢測都給予了很大的關注和支持。

相信經過我們不懈的努力，本工程所使用的多種建筑新技術、新材料不僅會為2008年北京“綠色”奧運會提供有力的技術保障，而且也將為我國開展的建筑節能工作提供很好的借鑒，同時也將為推動我國建筑幕墻技術發展做出巨大的貢獻。


　　參考文獻

　　[1] 謝士濤、曾曉武等，清華大學超低能耗示范樓幕墻工程設計說明書.深圳市方大裝飾工程有限公司，2004.
　　[2] 薛志峰 等著，超低能耗建筑技術及應用.中國建筑工業出版社，2005.
