鋁硅玻璃

　　鋁硅玻璃中的Al2O3和SiO2含量很高，具有較好的化學穩定性、電絕緣性、機械強度以及較低的熱膨脹系數，可用于加工制造鹵燈玻殼、無堿基片、無堿玻纖維及化工管道等，是一種用量較大的特種工業玻璃。

　　摘要

　　鋁硅玻璃組成選用Li20-A1203-Si02系統，采用壓延法生產，厚度為6-20㎜，具有透明度高，適宜化學鋼化等特點的玻璃。

　　主要性能指標

　　透過率：91.8%(8㎜)

　　折射率：1.5325(黃光)

　　軟化溫度：600℃

　　抗彎強度：450-500Mpa

　　膨脹系數：50X10-7/℃(20~100℃)

　　抗熱沖擊溫度：250~300℃

　　作用

　　廣泛應用于：鋼鐵、冶金、石油化工、電廠、半導體、新型光源、精密光學儀器、航空、軍工、儀表、印染、鍋爐廠等高壓機械設備。

　　玻璃顏色

　　無堿鋁硅酸鹽玻璃一般是無色透明的，有時也有略點淺黃色。

　　規格尺寸

　　耐高壓鋁硅玻璃產品是一種比較特殊的產品，一般可以加工成圓形視鏡、方向視鏡和長條型玻璃板等

　　圓形視鏡：Φ25mm~Φ200mm

　　方形視鏡：20mm×20mm-150mm×250mm

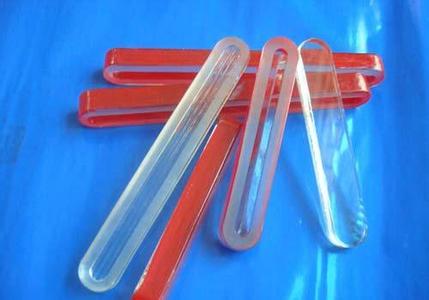

　　長條形玻璃板：一般常用尺寸是250×34×17mm、280×34×17mm、320×34×17mm這一系列尺寸，最長可達400mm

　　發展趨勢

　　由于成分中不含助熔的堿金屬氧化物，并且A2O3和SiO2含量較高，無堿鋁硅玻璃的熔制十分困難，玻璃中的氣泡和條紋不易排除。目前國內該種玻璃的熔化均采用鉑坩堝進行連熔或單堝生產。這種生產方式大大增加了無堿鋁硅玻璃的成本，并給異形(管材、薄片等)產品的成形帶來了較大困難，致使無堿鋁硅玻璃的運用收到了較大的限制。

　　為了解決上述問題，滿足國民經濟發展對鋁硅玻璃品種和產量的需求，建立規模經濟——提供產量，降低成本，成為該玻璃應用開發的發展趨勢。

　　要形成規模經濟，首先應解決規模生產的熔窯問題。波歇爐是八十年代法國Bussy發明的一種可連續、也可間歇生產的新型高溫電熔窯，。該熔窯為一金屬罐體結構，用未完全熔化的配合料保持較低的爐頂溫度，以冷淋態玻璃為池壁內襯，免除了耐火材料與玻璃液的直接接觸，解決了高溫狀態下耐火材料的侵蝕及玻璃液的污染問題。波歇爐采用電極加熱，爐內形成電阻發熱區，玻璃液從中心高溫區向外側回流，中央溫度可達2000℃，完全滿足難熔玻璃對熔制溫度的要求。國外許多廠家已采用該熔窯熔制無堿鋁硅玻璃。

　　除需解決熔制手段外，要形成規模生產還需加強對類玻璃工藝性能的研究，在成分鐘不引人堿金屬氧化物的情況下，通過堿土金屬盒稀土金屬氧化物降低玻璃的熔化溫度，調整玻璃的料性，以此降低玻璃熔制和成形時，對熔窯、耐火材料和成形工藝的技術要求，從而提高規模生產的玻璃質量創造條件。
