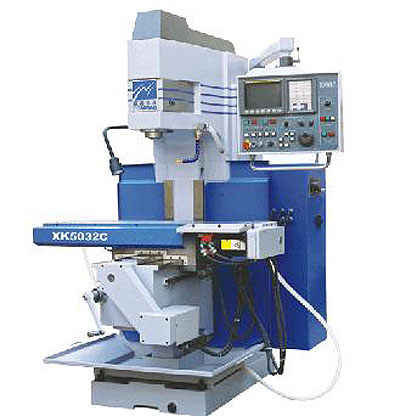

立式數控銑床

補充：0 瀏覽：10580 發布時間：2012-1-11

介紹

　　立式數控銑床（CNC Vertical milling machine），主體部分主要由底座、立柱、鞍座、工作臺、主軸箱等部件組成，其中主體的五大件均采用高強度優質鑄件且樹脂砂造型，組織穩定，確保整機有良好的剛性和精度的保持性。三軸導軌副均采用高頻淬火及貼塑導軌組合，保證機床運行精度、降低磨擦阻力及損耗，三軸傳動系統由精密滾珠絲桿及伺服系統電機構成，并配有自動潤滑裝置。

　　機床三軸均采用不銹鋼制導軌伸縮罩，防護性能好，整機全閉式護罩，門窗更大，外觀整齊美觀，操作控制箱置于機床右前方，且可旋轉，操作方便�？蛇M(jìn)行各種銑削、鏜孔、剛性攻絲等加工，且性?xún)r(jià)比高，是機械制造行業高質、高精、高效的理想設備。

主要參數表

TJ系列		TJ-600
X/Y/Z 軸最大值	mm	600/350/400
主軸鼻端至工作臺面	mm	90-490
主軸中心至立柱面	mm	400
工作臺尺寸（長x寬）	mm	700×320
工作臺承受最大重量	kg	400
T槽尺寸（中心距x槽寬x槽數）	mm	100×18×4
主軸
主軸錐度		BT30
主軸轉速	rpm	6000
主軸傳動方式		皮帶
主軸馬達	kw	3.7/5.5
冷卻泵	hp	1/8
X/Y/Z軸最大切削功率
進給率	Nm	6/6/6
x軸快速位移	M/min	8
y軸快速位移	M/min	8
z軸快速位移	M/min	8
切削最大值	mm/min	4000
精度
定位精度(±)	mm	0.01
重復定位精度	mm	0.01
其它
電源需求（不間斷）	KVA	13
機臺重量	Kg	2000
空壓需求	Kg/cm²	6
