阻燃型聚硫中空膠與普通聚硫中空膠的對比

MF-840F雙組分聚硫中空玻璃防火阻燃密封膠（簡稱MF-840F）是鄭州中原應用技術研究開發有限公司在MF-840雙組分聚硫中空玻璃密封劑（簡稱MF-840）的基礎上，通過選用新型多功能阻燃材料，最新研制成功的一種聚硫基、室溫硫化、雙組分彈性阻燃密封材料。MF-840F除了具有普通聚硫中空玻璃密封劑的密封性能之外，還具有良好的阻燃性能。MF-840F于2004年8月率先在國內通過了國家防火建筑材料質量監督檢驗中心的檢測，其燃燒級別為阻燃最高級—FV-0級，氧指數為36.6%，它主要用于具有阻燃要求的各種中空玻璃如建筑、交通、冷藏等行業中空玻璃的密封。


    經過一段時間的精心準備，MF-840F于05年四月成功批量生產。經檢驗，產品完全符合Q/ZZY.J010—2004標準，并已發往各銷售公司，接受用戶的檢驗。

    MF-840F與MF-840的對比情況如下：

    1． 符合標準對比如表1。

表1. MF-840F與MF-840符合標準對比

產品牌號	標準號	標準名稱
MF -840F	JC/T486-2001	中空玻璃用彈性密封膠
	GB/T 2408-1996	塑料燃燒性能試驗方法 水平法和垂直法
	GB/T 2406-1993	塑料燃燒性能試驗方法 氧指數法
MF-840	JC/T486-2001	中空玻璃用彈性密封膠

    2． 技術指標對比如表2。

表2. MF-840F與MF-840技術指標對比

項目			MF -840F	MF-840
粘度, Pa·S		A組分	350～600 （3500～6000P）	350～600 （3500～6000P）
		B組分	50～200 （500～2000P）	50～200 （500～2000P）
下垂度, mm ≤			1	1
粘合時間, h ≤			24	24
硫化后 硬度, 邵A	5h ≥		25	25
	24h ≥		35	35
拉伸粘結強度， MPa ≥			0.6	0.6
低溫柔性，℃ 低于			－40	－40
彈性回復率，% ≥			60	60
冷拉-熱壓 后粘接性		位移, %	12.5	12.5
		破壞性質	無破壞	無破壞
垂直燃燒性			FV-0級	/
氧指數，%			36.6	/

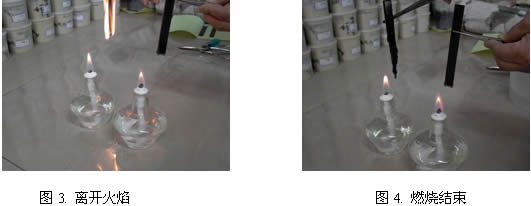

    3.燃燒現象對比如圖1-4、表3。

表3. MF -840F與MF-840燃燒情況對比

燃燒過程	MF-840	MF -840F
置于火焰上10秒	迅速燃燒，火焰明亮	緩慢燃燒，火焰微小
離開火焰	繼續燃燒，火焰明亮	立即熄滅
燃燒后狀態	膠條變小、變短、粉化	膠條變化不明顯

    把MF-840F與MF-840按GB/T 2408-1996標準制成（125±5）mm，寬（13±0.3）mm，厚（3±0.2）mm的試樣，放在酒精燈上燃燒，試驗情況如圖1-4及表3所示。

    通過以上對比可以發現：MF-840F除了具有MF-840的所有性能之外，還具有良好的阻燃性能。隨著人們對環保、節能材料的日趨重視，MF-840F將作為一顆璀璨的新星，成為當今中空玻璃行業首選的環保型、多功能阻燃密封材料，會越來越廣泛地用于中空玻璃各行業。

轉載時需注明出處：中國幕墻網 www.m.fyvid.com
我要評論 (已有*人參與評論)
上一篇：關注摻油中空玻璃密封膠的危害性 下一篇：丁基密封膠在使用中應注意的問題	【回到頂部】
